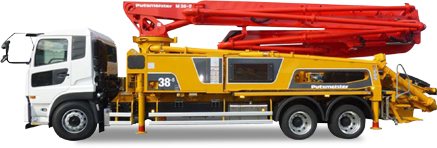

型式 / BSF38.5.16HZ
メーカー / プツマイスタージャパン株式会社 |
|
 | |
| ポンプ |
理論最大吐出量 |
標準160m3/h |
| 理論最大吐出圧 |
標準8.5MPa |
| シリンダ径 |
φ230mm |
| ストローク長 |
2,100mm |
| コンクリートシリンダ数 |
2 |
| 吐出口口径 |
175A |
| ホッパー |
0.6m3 高さ 約1,290mm |
グリル開扉時
ポンプ停止安全装置装備 |
| 水ポンプ |
電動、ホッパ洗浄用搭載 |
| ブーム |
ブーム形式 |
全油圧5段屈折RZ式 |
| 最大垂直リーチ |
37.5m |
| 最大水平リーチ |
32.8m |
| 最大下方リーチ |
25.3m |
| 拡張必要高さ |
7.4m |
| 旋回角度 |
365° |
| 操作方法 |
手動・無線・有線 |
| コンクリート輸送管径 |
125A |
| 先端ドッキングホース |
125A 1.5m |
| アウトリガ |
前 |
油圧式 6.3m |
| 後 |
油圧式 7.3m |
| OSS（片面サポート） |
前 |
4.3m |
| 後 |
5.9m |
トラック
シャーシ |
架装シャーシ |
総重量25tシャーシ |
| 車両全長 |
1,1380mm |
| 車両全幅 |
2,490mm |
| 車両全高 |
3,780mm |
| 車両装重量 |
約24.8t | |
